ノックアウト差込み式（クイックロック）樹脂製ケーブルグランドコネクタ
型式「E2BGQ」

ノックアウト差込み式（クイックロック）樹脂製ケーブルグランドコネクタ
型式「E2BGQ」

概要

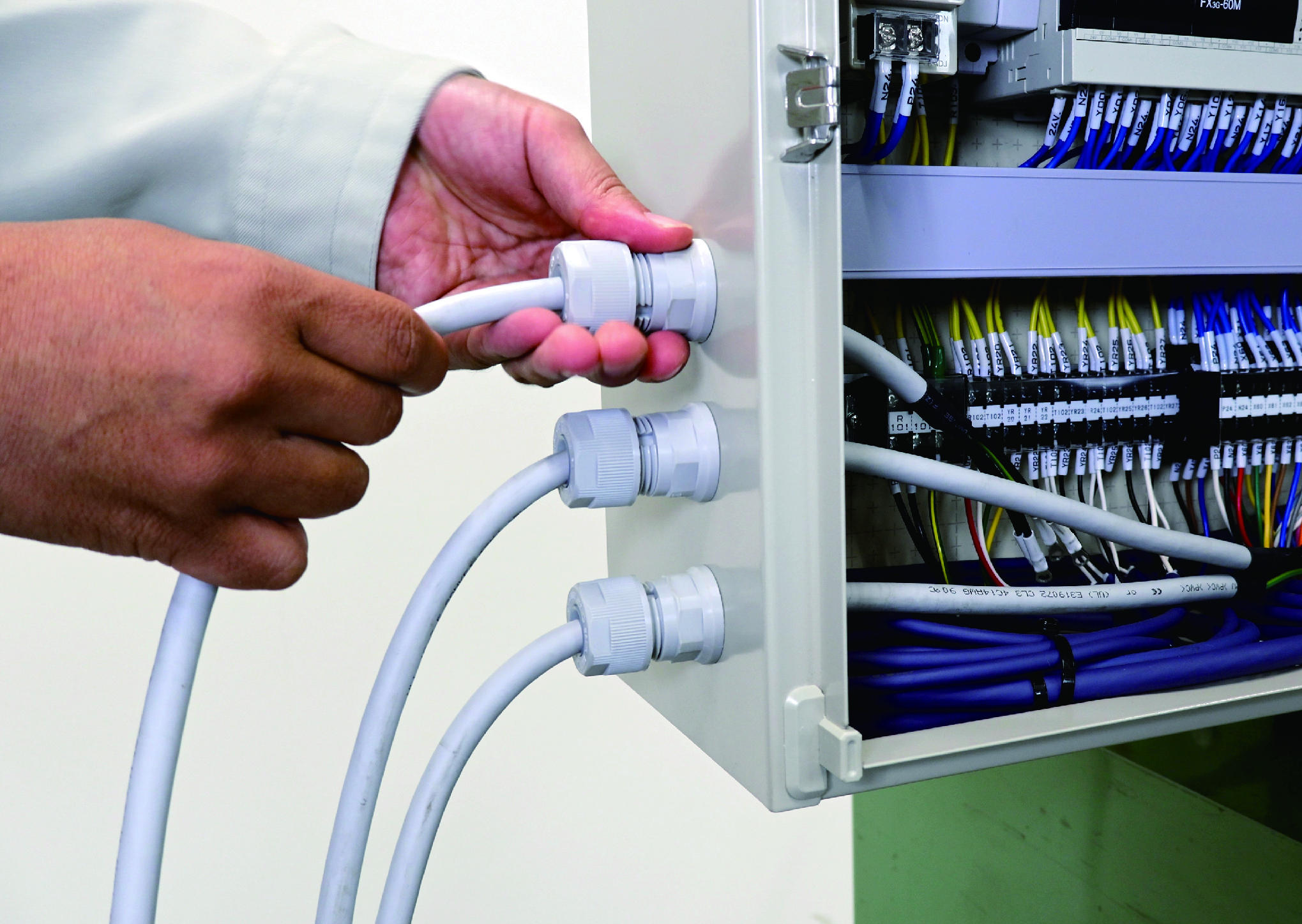

クイックロック方式ロックナット締付け作業不要

特徴

施工時間は従来品の1/2（自社検証）性能は従来品と同等

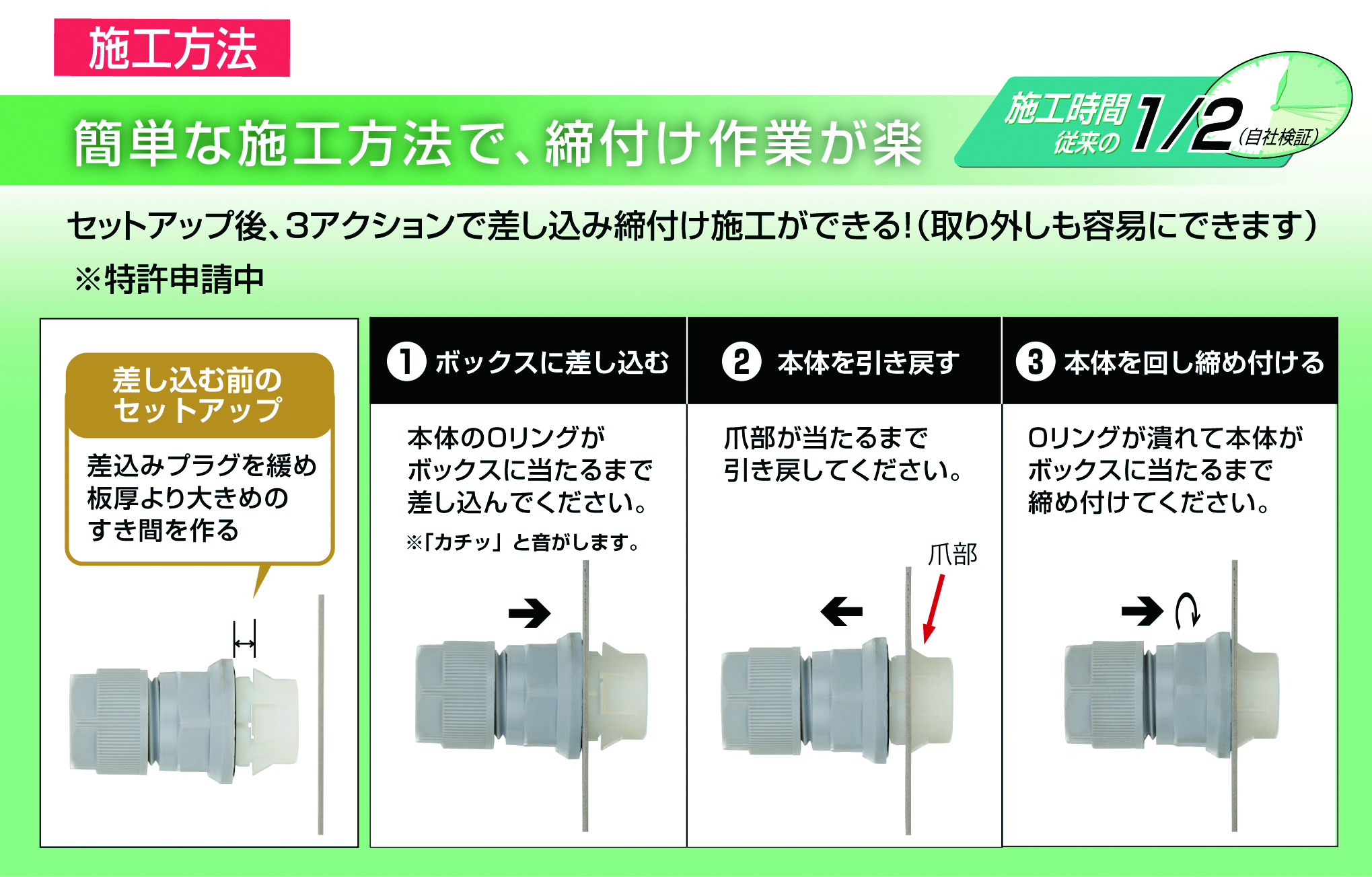

　差込み式により施工方法が容易で施工時間は従来品の1/2（自社検証）で可能となります。セットアップ後に差込み締付けの3アクションで施工が完了です。取外しも容易で繰返しの接続も可能となります。ケーブル固定部は緩み止め機能がある従来品部品と共通化しております。
　性能につきましては従来品、他社製品の引張強度、防塵防水性能（IP67）と同等の性能を有しており、振動試験においても試験後に締付け部に緩みがないことを確認しております。また、耐油性や難燃性、温度範囲においても従来品と同材料を使用しているため同等となります。

用途

高所、狭所での作業に最適

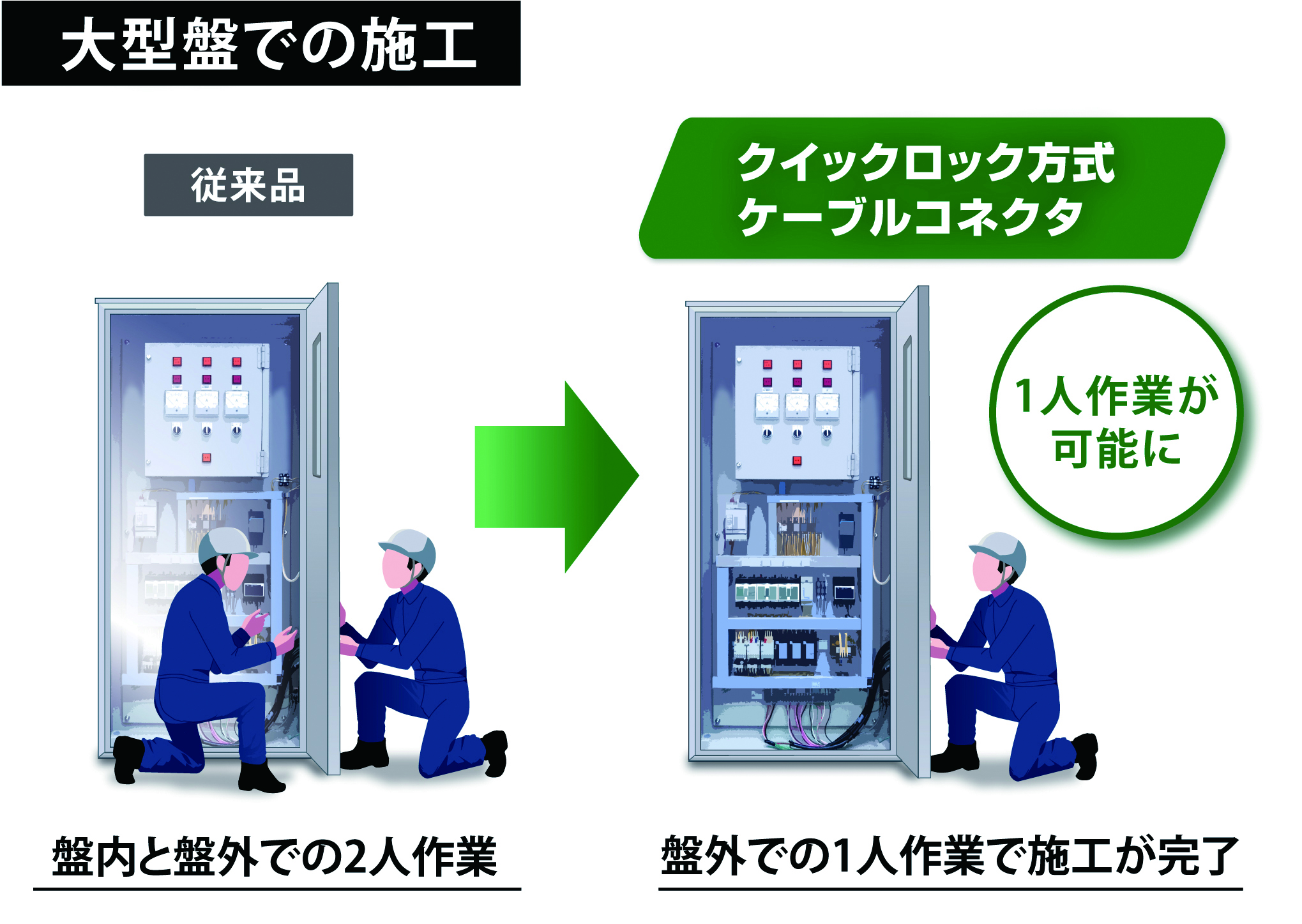

　大型盤での施工時、従来は盤内・盤外での2人作業が、盤外での1人作業で施工完了ができます。施工や取り外しも容易に可能であり、高所や狭所での作業に最適となります。現場施工による施工の容易さ施工時間を短縮できることから人手不足解消・メンテナンスの容易化を実現できるため市場価値は高いと考えております。
　昨今、現場施工での人手不足による工期遅延等の問題が発生していることへの解決の助力になれば幸いです。従来の工作機械業界のみにならず電設資材での監視カメラ装置などへの中継BOXの配線に利用する活用も期待されます。

講評

現場課題を解決する発想と精密技術の融合

　配電盤などから電線ケーブルを引き出す部分に取り付けてケーブルを固定し水等の侵入を防ぐケーブルグランドの施工性を飛躍的に高めた製品です。従来のケーブルグランドは配電盤外側から挿入した本体を内側からロックナットで締め付けて固定するものが多いですが、大型の配電盤では内外に二人の作業者が必要になったり、配電盤内側のスペースが狭いとロックナットを締め付ける工具が入らないなどの問題が生じることがありました。
　本製品は配電盤にプラグを差し込み、それに本体をねじ込むことで、外側のみから設置が完了するように工夫されています。こうした機能のためのアイデアとそれを実現する高い技術力が特筆すべき点として評価されました。
